Speciální mapy

Překreslením map III. vojenského mapování vznikly již koncem 19. století Speciální mapy. Tyto mapy mají měřítko 1: 75 000 a jsou černobílé. Postupně byly doplněné českým názvoslovím a lesy byly přetisknuty zelenou barvou. V mnoha variantách se na území současného Českého státu používaly v letech 1880 až 1956. Některé byly obarvené, některé po okupaci pohraničního území doplněné o nové hranice, existují dochované i protektorátní varianty.

Speciální mapa Pelhřimova

Kde najít Speciální mapy

Speciální mapy byly georeferencializovány (listy digitálně spojeny a umístěny na souřadnice), jsou někdy uváděny jako mapy III. vojenské mapování.

Geoprohlížeč ČÚZK

Geoprohlížeč ČÚZK umožní zobrazit mapy Třetího vojenského mapováníSpeciální mapy, mapy Stabilního katastru a Topografické mapy S-1952.

Ovládání aplikace není příliš intuitivní, proto je zde popsané, níže postup v obrázcích:

  1. Na stránce http://geoportal.cuzk.cz/geoprohlizec/ klepněte na tlačítko Změnit mapu, pomocí posuvníku otevřené nabídky najděte položku "Archivní mapya klepněte na ni. Na první pohled se mapa nezmění, pouze se v pravém dolním rohu objeví nápis Archivní mapy.
  2. Přibližte se na oblast, ze které chcete vidět archivní mapu.
  3. V horním menu klepněte na tlačítko "Aktivní vrstva(šesté zleva).
  4. Klepněte do mapy, na místo, jehož archivní mapu chcete vidět. Aplikace pracuje velmi přesně se souřadnicemi.
  5. Zobrazí se okno "Archiválie ÚAZK",  ve kterém si můžete vybírat ze zmíněných map.
  6. Okno Archiválie ÚAZK má pro vybrané místo v URL souřadnici ve formátu Křovák JTSK pro GIS, je tedy možné na takové okno udělat odkaz
  7. Po klepnutí na mapový list se zobrazí okno s mapou ze serveru Archivní mapy (Ústřední archiv zeměměřictví a katastru). Stejného výsledku dosáhnete i pomocí návodu níže přes aplikaci Archivních map.

Geoprohlížeč - výběr Archivních map Geoprohlížeč - výběr nástroje Aktivní vrstva a následné klepnutí do mapy

Geoprohlížeč - seznam archivních vrstev na daném místě Okno se Speciální mapou


Archivní mapy (Ústřední archiv zeměměřictví a katastru

ovládání není příliš intuitivní, proto je zde popsané, níže postup v obrázcích:

  1. Na stránce http://archivnimapy.cuzk.cz/ klikněte na odkaz "3. vojenské mapování".
  2. Otevře se mapa České republiky (Rakouské monarchie), přibližte se na požadovanou oblast.
  3. Po přiblížení na oblast bude možné v pravém panelu zaškrtnou volbu "1:75 000 výběr listů".
  4. Následně vyberte ze svislého menu vpravo nástroj "Vybrat území obdélníkem".
  5. Klepněte na požadovaný list, otevře se malé okénko, v něm klikněte na odkaz "mapa".
  6. Otevře se nové okno, v něm seznam dostupných listů. V seznamu listů je část "Speciální mapy 3. vojenského mapování v měřítku 1:75 000", zde klikněte na obrázek některého listu.
  7. Zajímavost - poslední listy v seznamu by měly být z doby Protektorátu Čechy a Morava a případně obsahovat hranice Protektorátu. Mapy zde nejsou georeferencializovány.
  8. Každé okno s mapou (listem) má URL a dá se na něj odkázat. Přepisem čísla listu v URL se dá přecházet mezi sousedními listy. Čísla sousedních listů jsou na mapě otevřeného listu nahoře, dole a po stranách.

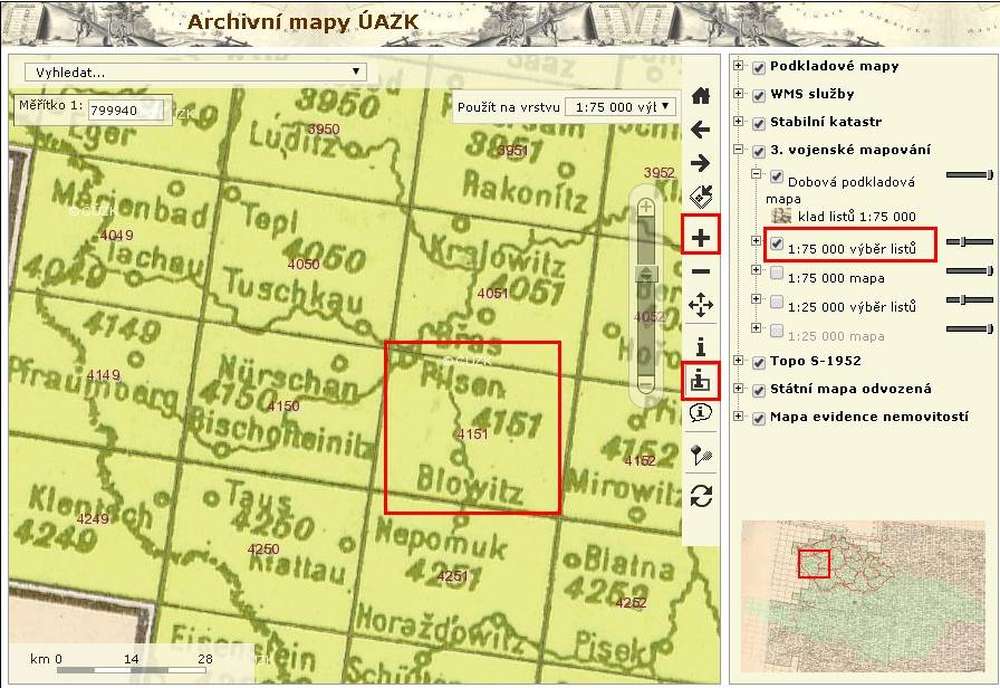

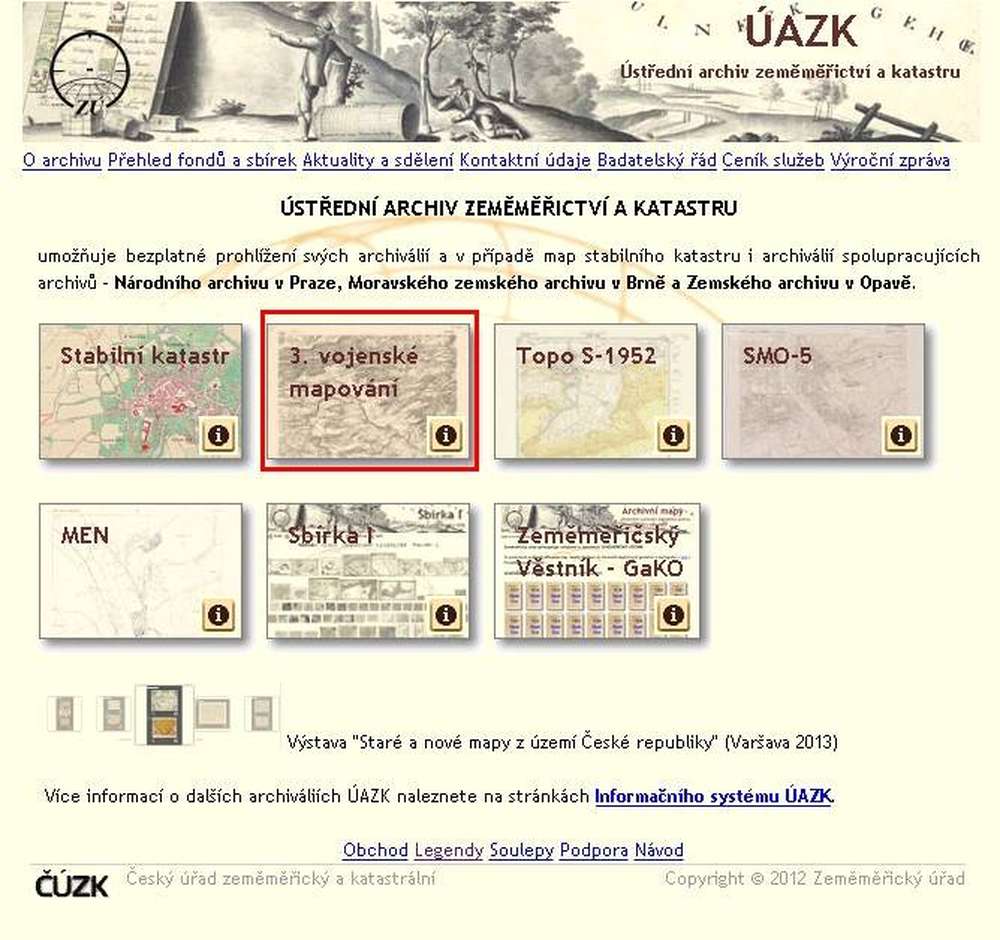

Archivní mapy - úvodní stránka s výběrem mapového podkladu, pozor Speciální mapy jsou pod III. vojenským mapováním Archivní mapy - přiblížené listy  zaškrtnuto 1:75 000 výběr listů a nástroj Vybrat území obdélníkem

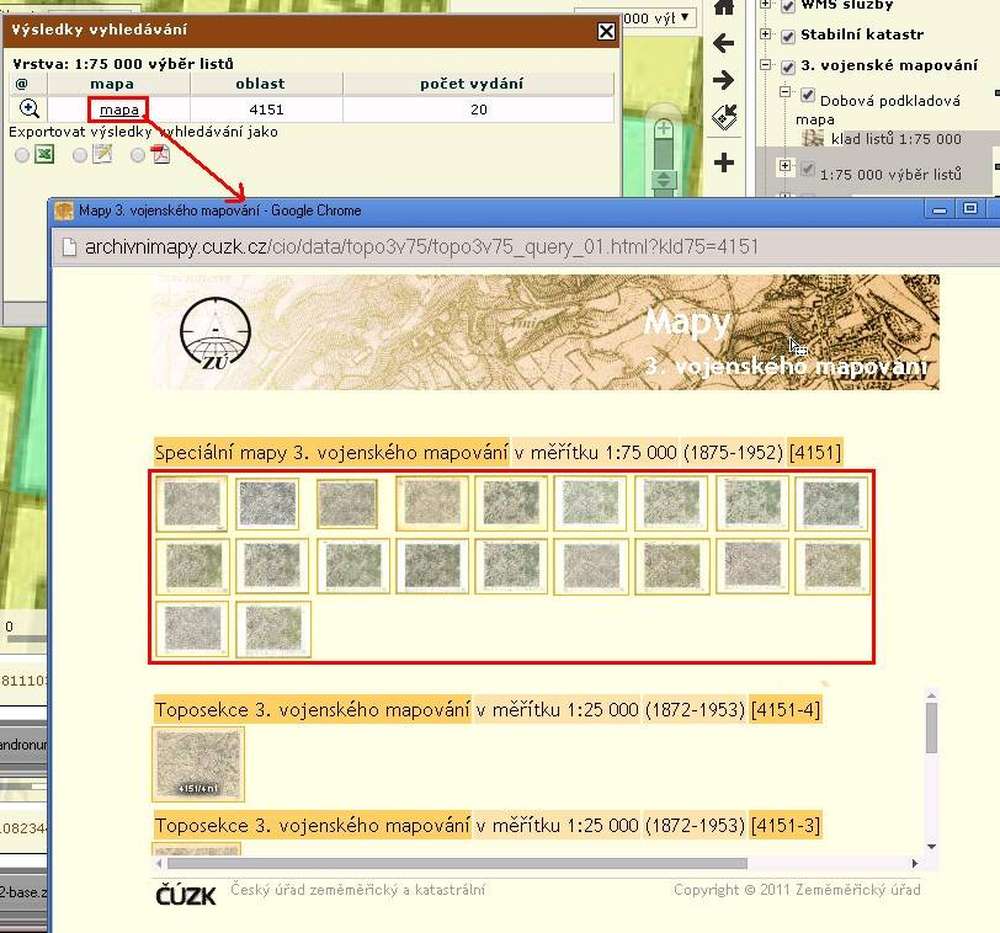

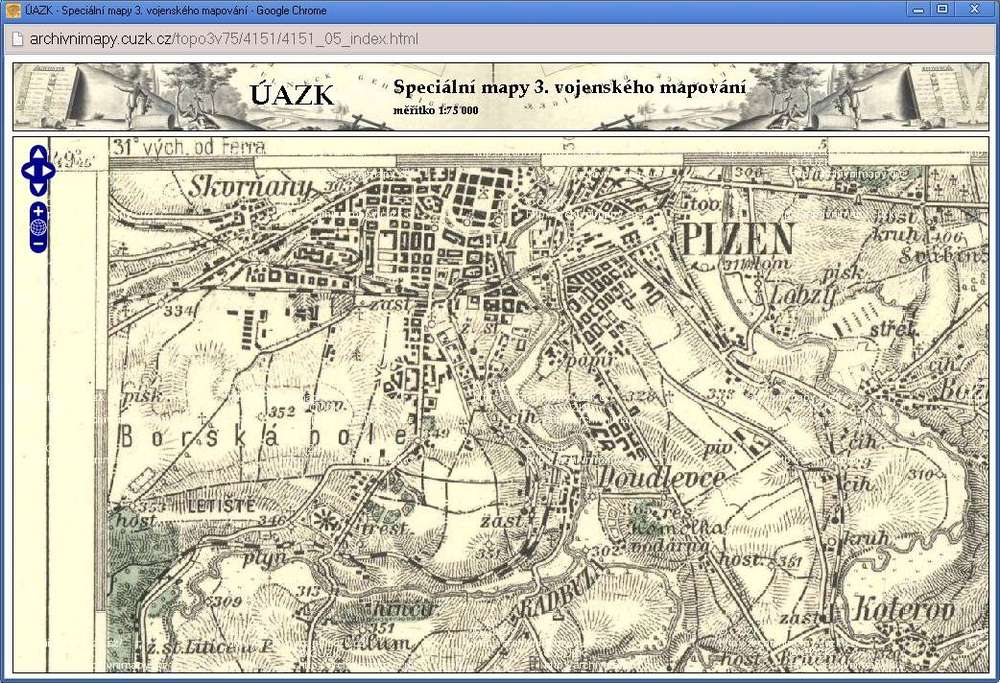

Vybraný list, možnost volby mezi Třetím vojenským mapováním (1: 25 000) a Speciálními mapami (1: 75 000) Okno se Speciální mapou

Oldmaps.geolab.cz

Odkaz obsahuje parametry 1500px x 1500px, které nastavují rozměr pro zobrazovanou mapu. Ovládací prvky mapy jsou v dolní části stránky. Bez parametrů má odkazovaný web někdy v oblibě nastavit nulovou výšku mapy ;). Jedná se o ty s měřítkem 1: 75 000. Mapy zde nejsou georeferencializovány.

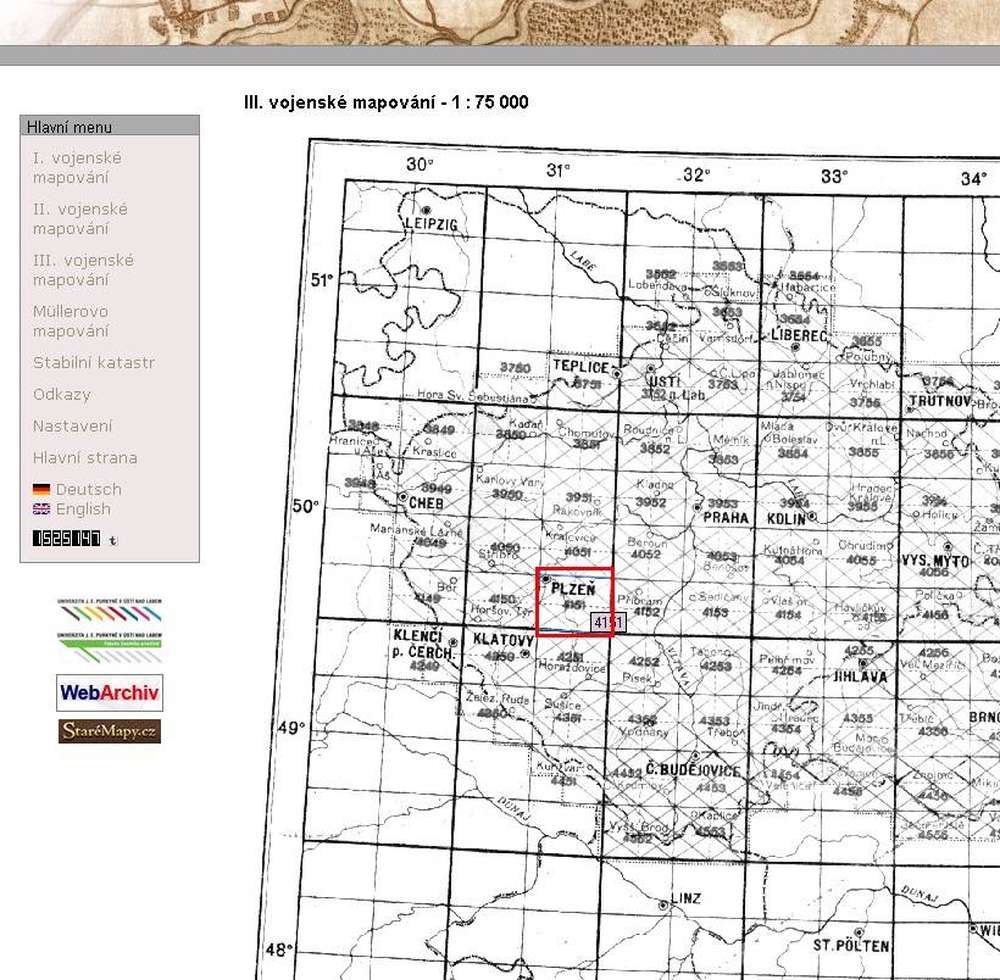

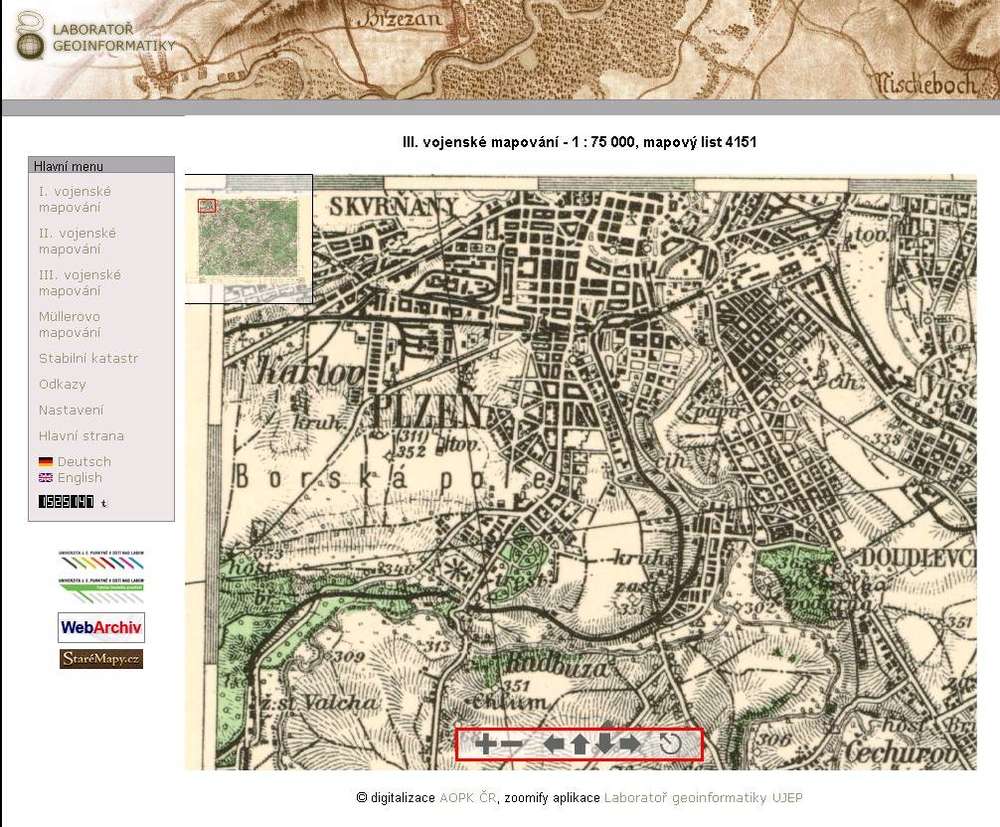

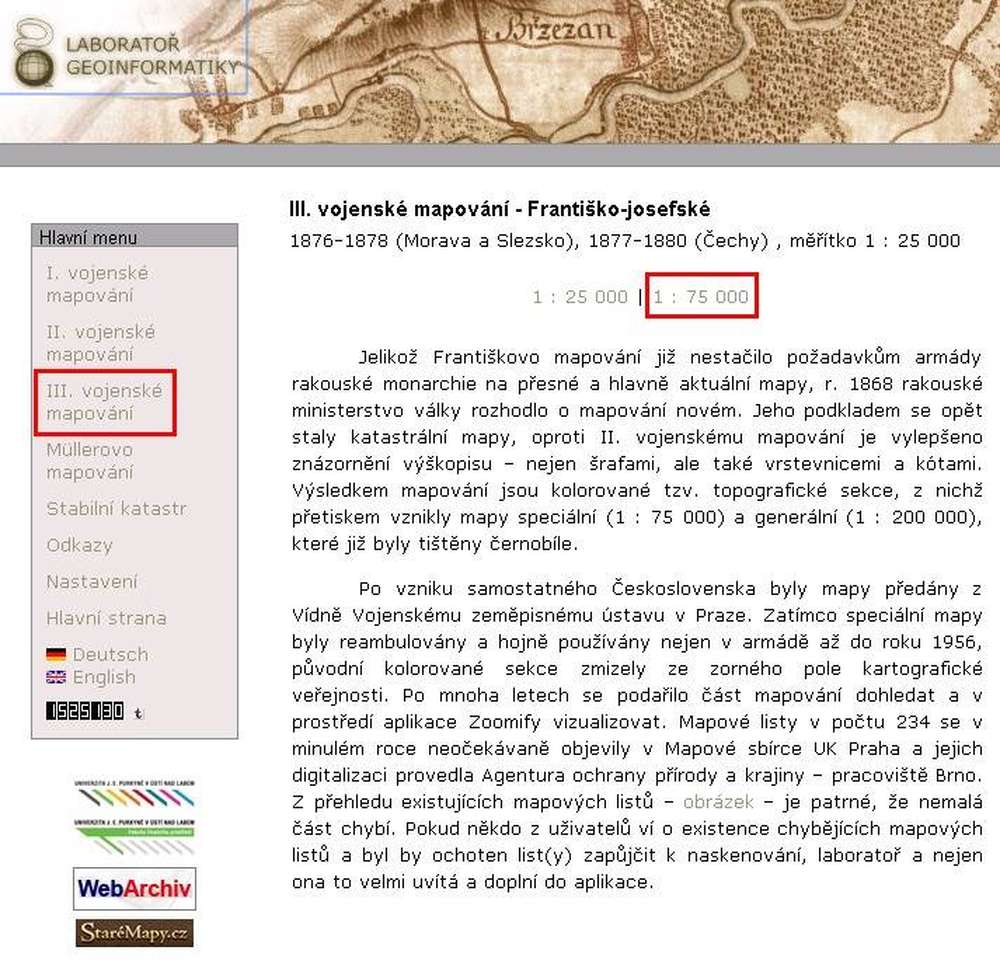

Speciální mapy na Oldmaps Speciální mapy na Oldmaps, mapa Česka s výběrem mapových listů Speciální mapy na Oldmaps, zobrazení mapového listu a ovládací prvky


Národní geoportál INSPIRE

Vpravo zapněte III. vojenské mapování a vypněte ostatní vrstvy. Mapy zde jsou georeferencializovány.

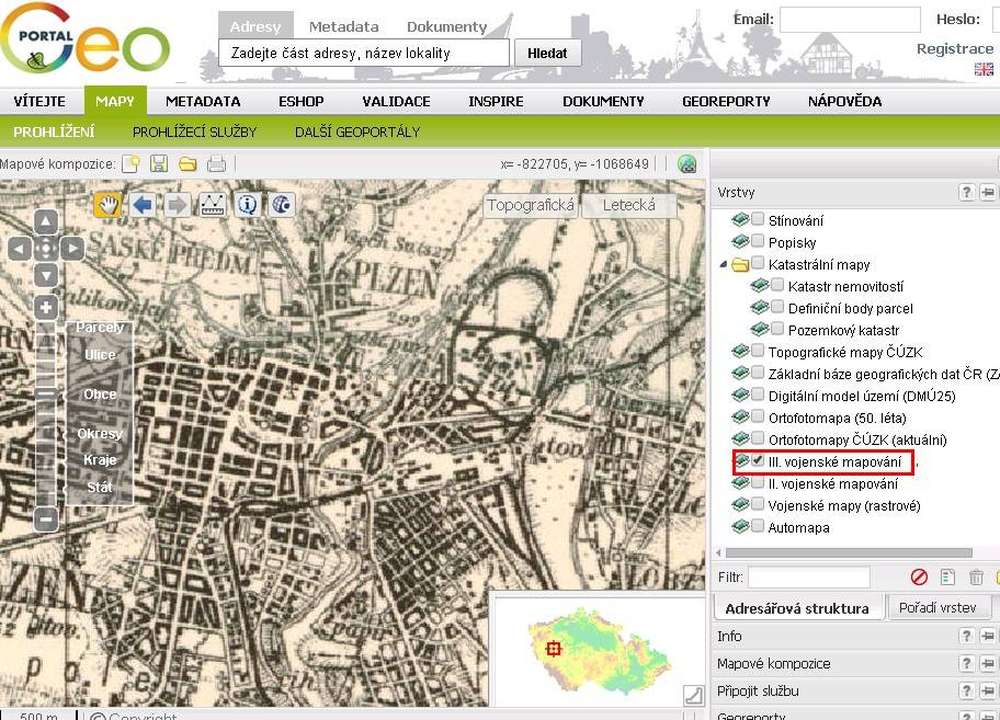

Speciální mapy na Geoportálu Inspire

Plzeňský kraj - Mapové podklady České republiky

Vpravo nahoře zvolte "III. voj. mapování 1836-1852". Mapy zde jsou georeferencializovány.

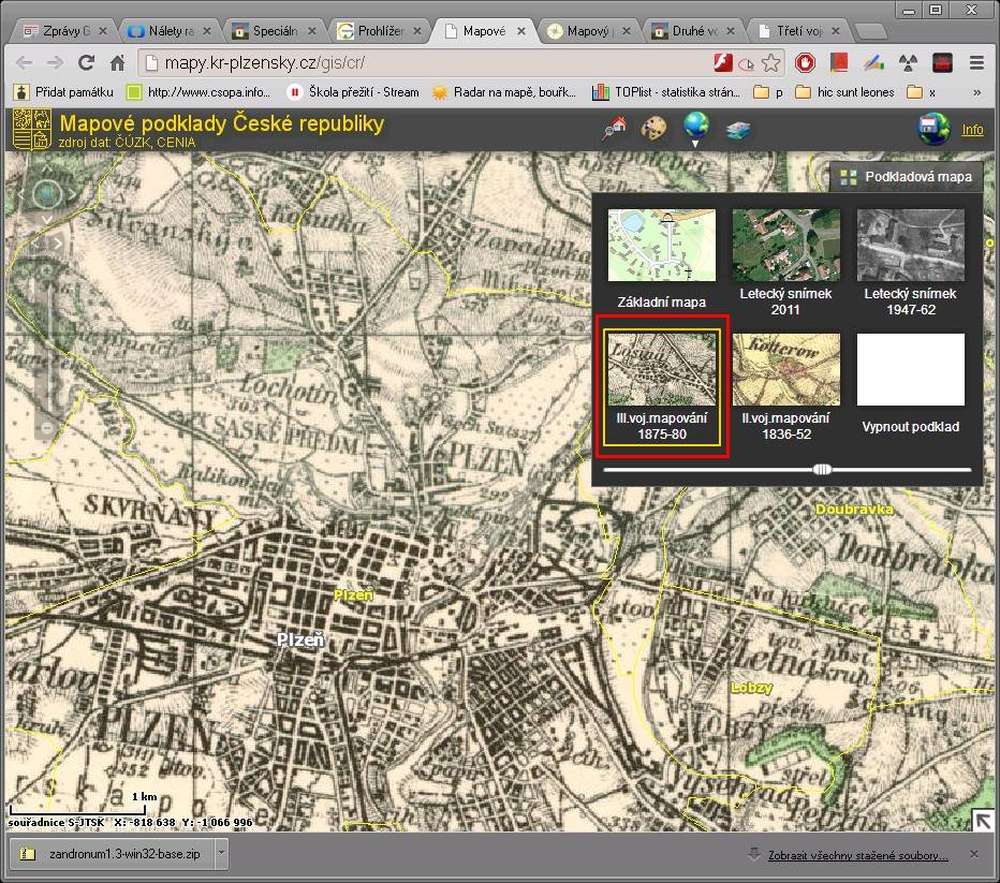

Speciální mapy na mapovém serveru Plzeňského kraje

VÚGTK

Jednoduché ovládání. Mapy zde nejsou georeferencializovány.

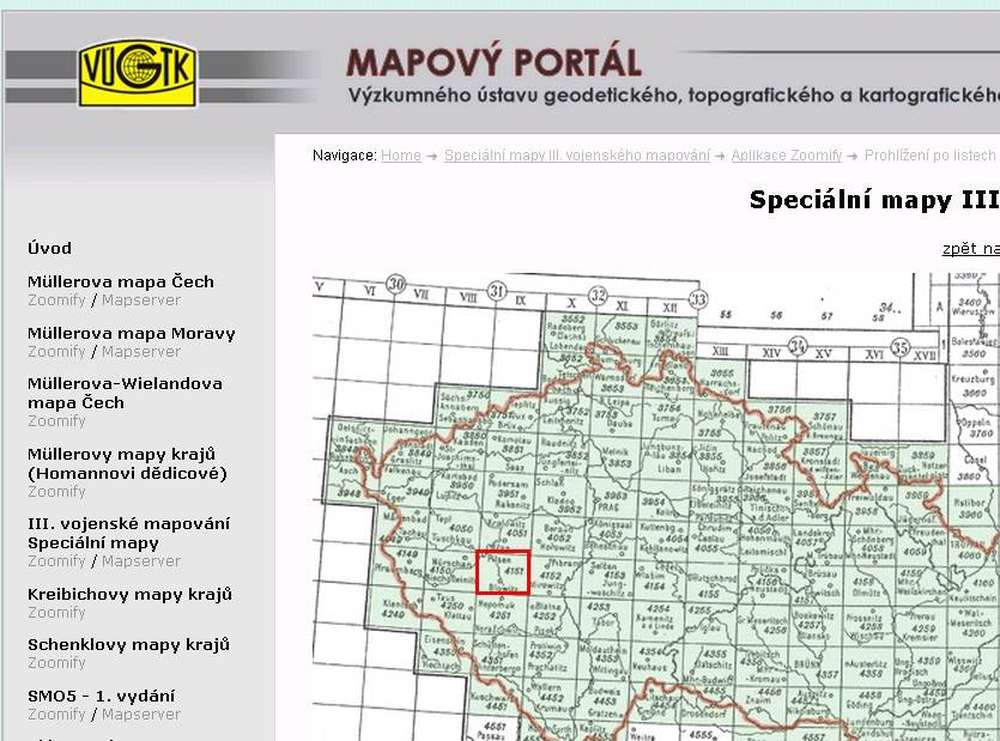

Speciální mapy na mapovém serveru VÚGTK

Drobné památky na Speciálních mapách

Na Speciálních mapách jsou drobné památky značeny třemi symboly. Kříže jednoduchým křížem, kapličky a boží muka pomocí kříže na válečku a kaple s křížem stojícím na černém kruhu. Nejsou rozlišovány spalné a nespalné objekty, v novějších mapách už rozlišeny nikdy nebudou.

Drobné památky na Speciální mapě u Hodyně

Využití při hledání drobných památek

Speciální mapy jsou celkem  přesné a občas dle nich lze najít drobnou památku, přehlédnutou při tvorbě novějších map. Protože existuje řada verzí Speciálních map, mohou být na některých zakresleny jiné památky.

Jak zjistit polohu konkrétní památky

Speciální mapy byly georeferencializovány (listy digitálně spojeny a umístěny na souřadnice). Je tedy možné zjistit přesné souřadnice. Tuto operaci umožňuje zmíněný Národní geoportál INSPIRE

  1. Přibližte se na památku.
  2. Z levého horního menu zvolte ikonku "i" a klepněte na památku. Vpravo se otevře panel s informace o místě, kde jste klepli. V tomto panelu je i souřadnice místa.
  3. Souřadnici můžete okopírovat a například vložit do hledání na Mapy.cz, které ji i převede na decimální tvar.

Další vývoj

Speciální mapy přestaly být aktualizovány za Protektorátu Čechy a Morava. Na protektorátních specálních mapách je vyznačena hranice protektorátu, bývalé české obce mimo Protektorát jsou dále mapově řešeny německými službami, obce v Protektorátu mají na mapě dopsané německé názvy.

Speciální mapy byly v 50. letech 20. století nahrazeny Topografickými mapami Topo S-1952

Obec Lidice na protektorátní mapě a zobrazení téhož území na novější protektorátní mapě po Vyhlazení Lidic
